ハンドプレスオプション・特注品

● 圧入パンチ（HPR-100用）

• 標準品



• マグネット保持タイプ



• ボールプランジャ保持タイプ



• 球(ボール)用



• マグネット吸着タイプ
  (保持部交換可)



● ホルダー（HPR-100用）

• 標準品

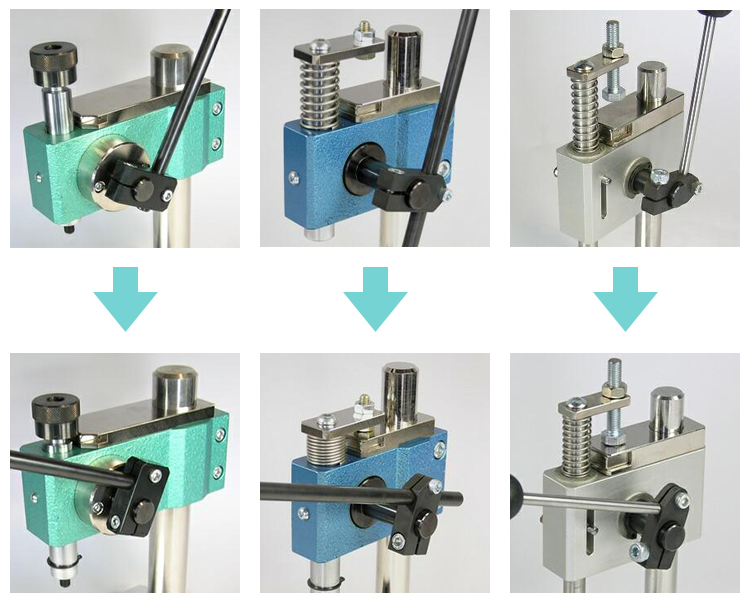

● ハンドルロック機構

通常はハンドルを放すとバネの力で戻りますが、ロック用マグネットを取り付ける事により、ハンドルをロックします。
ロックを行う位置は、マグネットの取り付け位置の調整にて可能です。

•

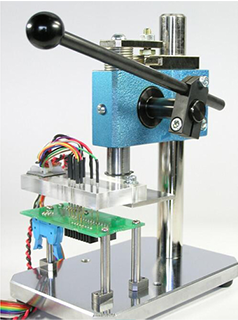

• 基板検査時、プローブが接触した時点でロックがかかり
  検査終了後ハンドルを上げると現位置に復帰します。
•

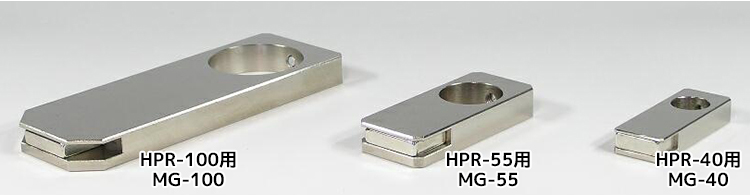

  MG各種取り付け後は、下記の厚み分ストロークは短くなります。
  （MG-100(10mm)、MG-55(10mm)、MG(8mm)）

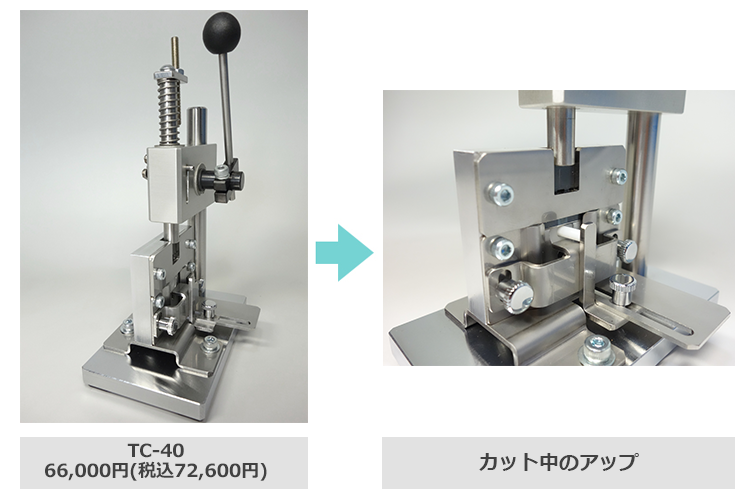

● チューブ定寸カッター

チューブなどを定寸でカットするハンドプレスです。
プッシュを入れ替える事により、様々な径のチューブをカットする事が出来ます。（≦∅8）
※主軸単体での販売は基本的に行っておりませんが、 購入実績があるお客様に限り販売致します。
※支柱及び主軸単体販売は、販売実績があるお客様に限りお引き受け致します。

● 補助プレート（HPR-100用）

本体に直接穴加工するのではなく、補助プレートに穴加工することで、お客様の要望による穴加工が容易に出来ます。
お客様の指示による穴加工致します。※図面による御見積もり承ります。

•
• 7,600円（税込8,360円）
  (穴加工なし)サイズ12×110×150

● 加圧機構

ストップリングによる戻り停止点を利用してアーム（緑色の鋳物部分）を製品接触点まで下げ、
リングを回転させることにより加圧することが出来ます。
３つの部品で構成されています。

● アーム受け（HPR-100用）

アームの高さを（緑色の鋳物の部分）決める時に使用する治具です。
高さを決めるとき重いアームを持ちながらボルトで締めないといけませんが、アーム受けがストッパーの役目を果たし、
高さ調整が容易に可能となります。
主軸先にカッターや尖った治具などが付いている時などに使用すると、高さ決めが容易になり怪我の防止などに役立ちます。

•
• 6,900円（税込7,590円）

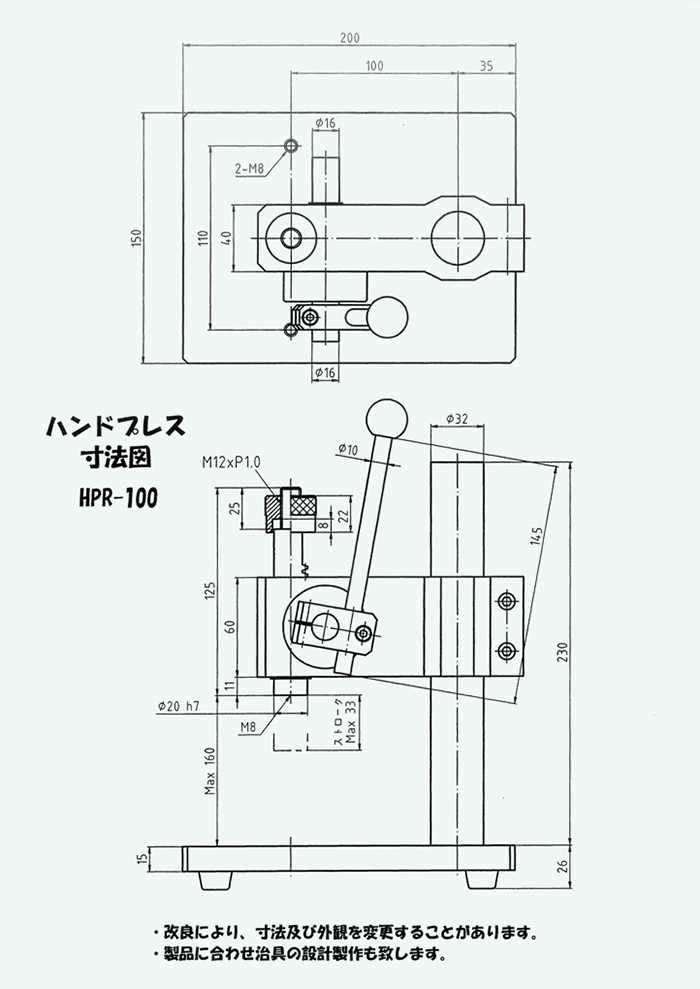

● HPR-100特注依頼価格表

• 支柱延長

  支柱寸法	追加料金(税別)
  300mmへ	6,600円（税込7,269円）
  400mmへ	7,100円（税込7,810円）
  500mmへ	7,600円（税込8,360円）
  600mmへ	8,300円（税込9,130円）
  標準品支柱長さは230mm

• ストローク変更

  工事代金	追加料金(税別)
  50mmへ	42,000円（税込46,200円）
  60mmへ	45,000円（税込49,500円）
  70mmへ	48,000円（税込52,800円）
  80mmへ	53,000円（税込58,300円）
  標準品ストロークは33mm

その他寸法は、別途お問い合わせ下さい。 主軸単体での販売は基本的に行っておりませんが、購入実績があるお客様に限り販売致します。 ※特記事項ストローク延長により、ハンドルの回転角度が大きくなり主軸が長くなります。またバネの耐久性が劣る可能性がございます。
